Power Double 300 (Amplificateur de Sono)
à tous,
Un gros amplificateur de sonorisation est arrivé il y a peu de temps à l’atelier.
L’arrière de la bête : Il va y avoir du boulot ! Une borne de sortie cassée : Pas en bon état, et franchement crado, mais comment est-il arrivé là et POWER késako ?
Power était, comme son nom ne l’indique pas, un constructeur bien Français, distribué en France par COMEL basé à Gennevilliers (6 rue Rossignol-Dubost) en région parisienne si je me souviens bien et qui dans les année 80 était un peu le fournisseur incontournable pour qui ne voulait pas forcement du bon gros "Son" Américain".
Cette marque était très réputée en terme de qualité et de robustesse et était surtout connue pour ces tables de mixage qui étaient monnaie courante dans les petites boites de nuit ou les « discosmobiles » des années 80, je veux parler de la célèbre PMP 403.
Le Double 300 était un amplificateur très intéressant car il développait 2 X 300W sous 4 ohms ou 2 x 200W sous 8 ohms.
Cette puissance en sonorisation fait un peu sourire aujourd’hui mais à l’époque il ne faut pas oublier que les puissances utilisées étaient très inférieures aux puissances actuelles.
Les enceintes des fabricants, comme POWER, tournaient autour d’une centaine de Watt et les amplis commençaient avec des puissances de 2 X 40W.
Power cessa ses activités autour des années 1996.
Quelques chiffres :
Puissance (RMS) 2 x 200W sous 8 ohms
2 x 330 W sous 4 ohms- Mode bridgé 650 W sous 8 ohms
Rack acier noir satiné.
Dimensions : 483 x 89 x 450 mm- Poids 26kg
Date de sortie 1985
Commercialisé à 6490 Frs il finit sa carrière autour de 7990 Frs.
Vu le prix de vente à l’époque, lorsque je commençais à m’intéresser à la sono dans les années 80, le Power Double 300 était inabordable pour ma petite bourse.
Alors évidemment lorsque j’ai vu cet amplificateur en vente, qui était très mal en point en plus, je me suis dit que c’était une bonne occasion de vérifier si sa réputation était justifiée.
Pour la gloire de l’industrie française Messieurs.
Un essai a été réalisé chez le vendeur et le canal droit ne fonctionne pas et plus embêtant une borne de sortie est cassée.
Si je ne le prends pas il va finir à la déchetterie.
Bon tant pis je le prends.
Arrivé sur la table d’opération, j’avais remarqué cette grille de ventilation chez le vendeur qui n’est pas d’origine et en dessous, ça semble pas très propre.
Pour vous faire voir l’état de crasse sur l’ampli j’ai nettoyé le bouton de volume, en aluminium massif, sans toucher à la façade.
C’est crade et ça ne sent pas très bon (le tabac) mais la façade est bien conservée. Cet ampli n’a pas tourné depuis un bon moment et voici certainement sa première date de révision: Il y a bien eu une deuxième révision un peu plus récente : A suivre…
Un gros amplificateur de sonorisation est arrivé il y a peu de temps à l’atelier.
L’arrière de la bête : Il va y avoir du boulot ! Une borne de sortie cassée : Pas en bon état, et franchement crado, mais comment est-il arrivé là et POWER késako ?
Power était, comme son nom ne l’indique pas, un constructeur bien Français, distribué en France par COMEL basé à Gennevilliers (6 rue Rossignol-Dubost) en région parisienne si je me souviens bien et qui dans les année 80 était un peu le fournisseur incontournable pour qui ne voulait pas forcement du bon gros "Son" Américain".
Cette marque était très réputée en terme de qualité et de robustesse et était surtout connue pour ces tables de mixage qui étaient monnaie courante dans les petites boites de nuit ou les « discosmobiles » des années 80, je veux parler de la célèbre PMP 403.
Le Double 300 était un amplificateur très intéressant car il développait 2 X 300W sous 4 ohms ou 2 x 200W sous 8 ohms.
Cette puissance en sonorisation fait un peu sourire aujourd’hui mais à l’époque il ne faut pas oublier que les puissances utilisées étaient très inférieures aux puissances actuelles.
Les enceintes des fabricants, comme POWER, tournaient autour d’une centaine de Watt et les amplis commençaient avec des puissances de 2 X 40W.
Power cessa ses activités autour des années 1996.
Quelques chiffres :
Puissance (RMS) 2 x 200W sous 8 ohms
2 x 330 W sous 4 ohms- Mode bridgé 650 W sous 8 ohms
Rack acier noir satiné.
Dimensions : 483 x 89 x 450 mm- Poids 26kg
Date de sortie 1985
Commercialisé à 6490 Frs il finit sa carrière autour de 7990 Frs.
Vu le prix de vente à l’époque, lorsque je commençais à m’intéresser à la sono dans les années 80, le Power Double 300 était inabordable pour ma petite bourse.
Alors évidemment lorsque j’ai vu cet amplificateur en vente, qui était très mal en point en plus, je me suis dit que c’était une bonne occasion de vérifier si sa réputation était justifiée.
Pour la gloire de l’industrie française Messieurs.
Un essai a été réalisé chez le vendeur et le canal droit ne fonctionne pas et plus embêtant une borne de sortie est cassée.
Si je ne le prends pas il va finir à la déchetterie.
Bon tant pis je le prends.
Arrivé sur la table d’opération, j’avais remarqué cette grille de ventilation chez le vendeur qui n’est pas d’origine et en dessous, ça semble pas très propre.
Pour vous faire voir l’état de crasse sur l’ampli j’ai nettoyé le bouton de volume, en aluminium massif, sans toucher à la façade.
C’est crade et ça ne sent pas très bon (le tabac) mais la façade est bien conservée. Cet ampli n’a pas tourné depuis un bon moment et voici certainement sa première date de révision: Il y a bien eu une deuxième révision un peu plus récente : A suivre…
Re: Power Double 300 (Amplificateur de Sono)
Ouverture de la bête
Et encore les photos améliorent les choses, regardez de plus près : Le condensateur à côté de la résistance de puissance a eu chaud, très chaud : Tient lui aussi, il a morflé le petit : La situation est désespérée ?
Non pas encore, après un premier passage à l’aspirateur je vois encore quelques soucis, deux résistances une peu carbonisées.
Vous les voyez ? Petite précision : L’ampli est construit autour de deux transformateurs de 2 X 45V en 400VA par coté (donc double mono ) filtré par deux condensateurs de 4700uF 80V en parallèle ce qui fait 9400uF sur chaque rail d’alimentation (+/- 74V= car nous sommes passés en 230V environ) et par coté.
Donc coté alimentation c’est du sérieux.
La partie puissance fait appelle à trois paires de transistor MJ15022/MJ15023 par coté alimentés par des TIP47 en driver.
Les canaux droit et gauche sont identiques et facilement séparables de la carcasse de l’ampli (comme des modules) en enlevant deux connecteurs (vous le verrez plus loin) et quatre vis.
Je peux vous dire que, pour avoir mis les mains dans des amplis Américain et Japonais, coté maintenance et accessibilité ce POWER est un vrai régal.
Pour finir, les radiateurs font office de côté latéral mais malgré cela on peut reprocher la dimension assez réduite des ailettes de refroidissement. Et c’est bien le point faible de cet ampli, le refroidissement étant naturel et pas forcé, ces amplis ne supportaient pas bien les mises en rack si un ventilateur n’était pas installé.
C’est aussi un avantage en utilisation HIFI ou studio pour le grand silence lors de son fonctionnement car pas de ventilateur.
Ce qui explique aussi le rajout d’une grille de ventilation, suite très certainement, à des chauffes répétées, sur le dessus de l’ampli rajouté par l’ancien propriétaire que je vais faire disparaitre mais nous y reviendrons plus tard.
Allez on commence par démonter un des deux côtés, et il y a tout de suite beaucoup plus de place. A suivre…
Ce n’est pas glorieux les amis ! Et encore les photos améliorent les choses, regardez de plus près : Le condensateur à côté de la résistance de puissance a eu chaud, très chaud : Tient lui aussi, il a morflé le petit : La situation est désespérée ?
Non pas encore, après un premier passage à l’aspirateur je vois encore quelques soucis, deux résistances une peu carbonisées.
Vous les voyez ? Petite précision : L’ampli est construit autour de deux transformateurs de 2 X 45V en 400VA par coté (donc double mono ) filtré par deux condensateurs de 4700uF 80V en parallèle ce qui fait 9400uF sur chaque rail d’alimentation (+/- 74V= car nous sommes passés en 230V environ) et par coté.
Donc coté alimentation c’est du sérieux.
La partie puissance fait appelle à trois paires de transistor MJ15022/MJ15023 par coté alimentés par des TIP47 en driver.
Les canaux droit et gauche sont identiques et facilement séparables de la carcasse de l’ampli (comme des modules) en enlevant deux connecteurs (vous le verrez plus loin) et quatre vis.
Je peux vous dire que, pour avoir mis les mains dans des amplis Américain et Japonais, coté maintenance et accessibilité ce POWER est un vrai régal.
Pour finir, les radiateurs font office de côté latéral mais malgré cela on peut reprocher la dimension assez réduite des ailettes de refroidissement. Et c’est bien le point faible de cet ampli, le refroidissement étant naturel et pas forcé, ces amplis ne supportaient pas bien les mises en rack si un ventilateur n’était pas installé.
C’est aussi un avantage en utilisation HIFI ou studio pour le grand silence lors de son fonctionnement car pas de ventilateur.
Ce qui explique aussi le rajout d’une grille de ventilation, suite très certainement, à des chauffes répétées, sur le dessus de l’ampli rajouté par l’ancien propriétaire que je vais faire disparaitre mais nous y reviendrons plus tard.
Allez on commence par démonter un des deux côtés, et il y a tout de suite beaucoup plus de place. A suivre…
Re: Power Double 300 (Amplificateur de Sono)
Premier coup de chiffon et c’est bien crade
Voici la même carte après trois lavages : Quand je vous dis que c’est crade: Bien passons au deuxième module.
Une fois enlevé il reste les deux transformateurs et les deux ponts de diode. Je démonte la face avant et le circuit de commande des vus : Puis les deux transformateurs vont faire une petite toilette ainsi que les ponts de diode et le câblage.
La face arrière démontée Gros nettoyage, je change les deux bornes négatives des sorties ampli (un peu plus petite) décapage de la rouille et traitement anti rouille. Au passage un des fusibles est passé à 10A, c’est bien trop pour protéger le transformateur.
Passons au support des transformateurs qui a rouillé dans le fond.
Décapage, voilà Noter l’épaisseur de la tôle, on ne rigole pas chez Power !
Passage au traitement anti rouille et en attendant le séchage je passe au nettoyage et maquillage de la façade.
La voilà plus présentable. A suivre…
Voilà un des deux modules de l’amplification bien crade :
Je relève la liste des composants et je passe au lavage car impossible de dépanner avec cette crasse.Voici la même carte après trois lavages : Quand je vous dis que c’est crade: Bien passons au deuxième module.
Une fois enlevé il reste les deux transformateurs et les deux ponts de diode. Je démonte la face avant et le circuit de commande des vus : Puis les deux transformateurs vont faire une petite toilette ainsi que les ponts de diode et le câblage.
La face arrière démontée Gros nettoyage, je change les deux bornes négatives des sorties ampli (un peu plus petite) décapage de la rouille et traitement anti rouille. Au passage un des fusibles est passé à 10A, c’est bien trop pour protéger le transformateur.
Passons au support des transformateurs qui a rouillé dans le fond.
Décapage, voilà Noter l’épaisseur de la tôle, on ne rigole pas chez Power !
Passage au traitement anti rouille et en attendant le séchage je passe au nettoyage et maquillage de la façade.
La voilà plus présentable. A suivre…
Re: Power Double 300 (Amplificateur de Sono)
Vous ne l’avez peut-être pas remarqué mais le côté droit avait reçu des projections de peinture, comme un moucheté de gris.
Il faut y aller doucement pour ne pas attaquer la peinture.
Nettoyage des deux transformateurs et contrôle.
C’est bon ils ne sont pas en CC.
Bien l’anti rouille est sec je vais pouvoir passer au remontage. J’ai remonté les deux transformateurs les ponts de diode, refait le câblage et posé la façade. Il commence à retrouver ses couleurs d’origines
Je vais m’occuper de la carte de la façade, toujours bien crade : A noter, les nappes de câbles avec les connecteurs qui facilite grandement le démontage.
Après une bonne douche, je remplace les deux condos chimiques par des plastiques car ce sont des 0,47uF en 63V.
Nettoyage des potards, reprise des soudures, contrôles de tous les composants et j’identifie chaque composant. Je remonte la carte en prenant soit de bien aligner toutes les LED Et voilà Je passe au nettoyage du deuxième module d’amplification.
J’en ai vu des amplificateurs crado mais celui-là remporte la palme haut la main Maintenant que tout est propre passons à la remise en route de l’alimentation.
Aucunes cartes connectées, je branche sur le secteur et j’allume le premier transformateur.
Un petit ronronnement se fait entendre et je mesure 45V en sortie transfo.
Mise en route du deuxième transformateur et idem.
Ouf les deux transformateurs sont fonctionnels.
Je vais passer aux cartes d’amplification.
Je change les petits condensateurs (sauf un que je n’ai pas en stock) qui étaient bien sec surtout les 22uF et j’enlève les condos de filtrage de l’alimentation pour les contrôler.
Ils sont tous en excellent état ceux-là.

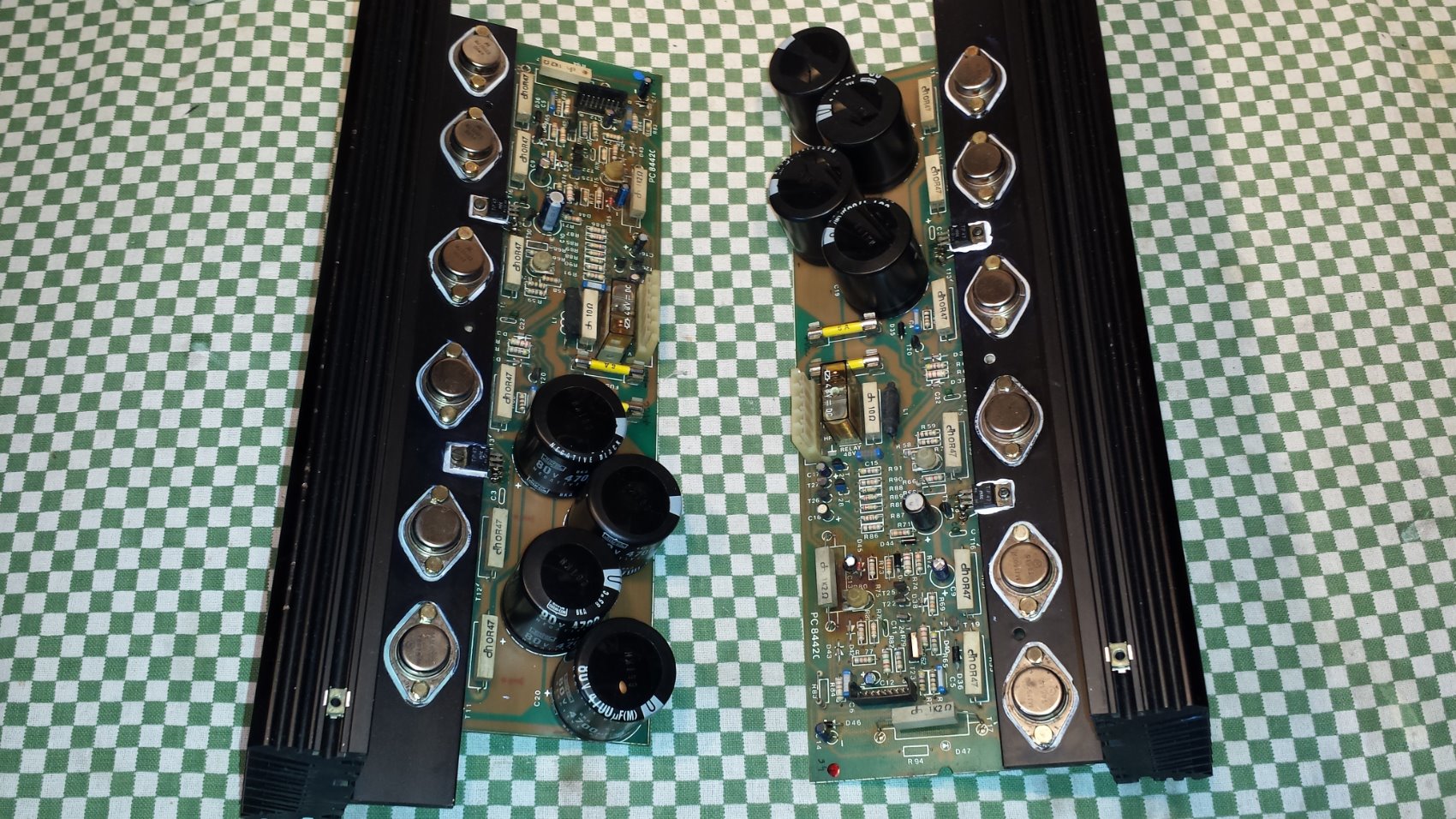

Changement de la graisse thermique et contrôle des transistors et des drivers et reprise des soudures.

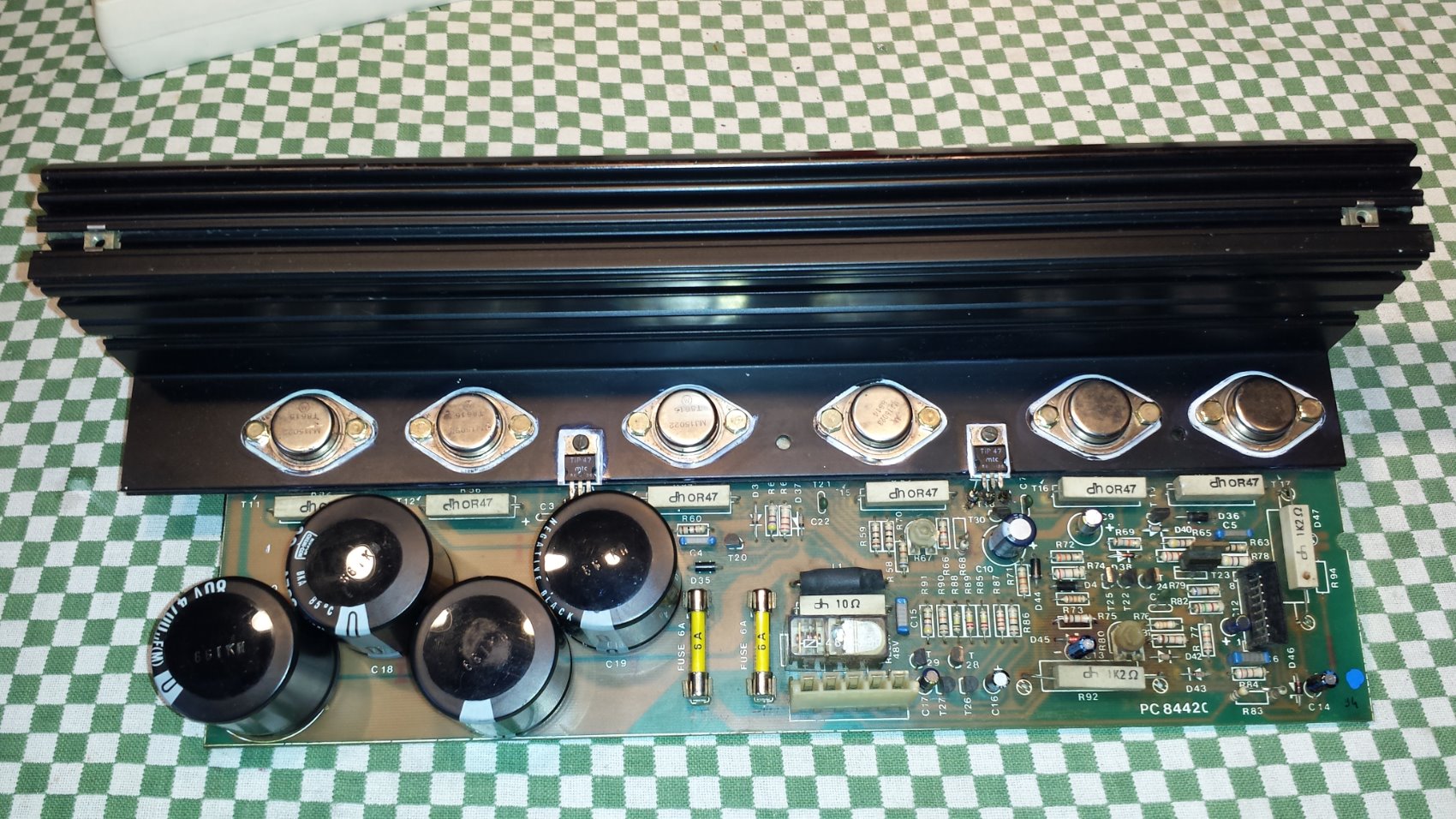

Le côté droit de la carte sur la photo est fait reste le gauche : Même traitement sur l’autre carte d’amplification.
Bien il va falloir passer au fonctionnement.
Et là, je vais passer par des alimentations de labo car je veux limiter le courant en cas de problème.
Oui mais il faut +/- 70V et je n’ai pas cela en alimentation.
Il va falloir « chainer » plusieurs alimentations et les essais se feront sous +/- 60V les maxi de mes alimentations.
Au passage merci à Albatross A suivre…
Après un petit polishage j’ai réussi à tout enlever. Il faut y aller doucement pour ne pas attaquer la peinture.
Nettoyage des deux transformateurs et contrôle.
C’est bon ils ne sont pas en CC.
Bien l’anti rouille est sec je vais pouvoir passer au remontage. J’ai remonté les deux transformateurs les ponts de diode, refait le câblage et posé la façade. Il commence à retrouver ses couleurs d’origines
Je vais m’occuper de la carte de la façade, toujours bien crade : A noter, les nappes de câbles avec les connecteurs qui facilite grandement le démontage.
Après une bonne douche, je remplace les deux condos chimiques par des plastiques car ce sont des 0,47uF en 63V.
Nettoyage des potards, reprise des soudures, contrôles de tous les composants et j’identifie chaque composant. Je remonte la carte en prenant soit de bien aligner toutes les LED Et voilà Je passe au nettoyage du deuxième module d’amplification.
J’en ai vu des amplificateurs crado mais celui-là remporte la palme haut la main Maintenant que tout est propre passons à la remise en route de l’alimentation.
Aucunes cartes connectées, je branche sur le secteur et j’allume le premier transformateur.
Un petit ronronnement se fait entendre et je mesure 45V en sortie transfo.
Mise en route du deuxième transformateur et idem.
Ouf les deux transformateurs sont fonctionnels.
Je vais passer aux cartes d’amplification.
Je change les petits condensateurs (sauf un que je n’ai pas en stock) qui étaient bien sec surtout les 22uF et j’enlève les condos de filtrage de l’alimentation pour les contrôler.
Ils sont tous en excellent état ceux-là.
Changement de la graisse thermique et contrôle des transistors et des drivers et reprise des soudures.
Le côté droit de la carte sur la photo est fait reste le gauche : Même traitement sur l’autre carte d’amplification.
Bien il va falloir passer au fonctionnement.
Et là, je vais passer par des alimentations de labo car je veux limiter le courant en cas de problème.
Oui mais il faut +/- 70V et je n’ai pas cela en alimentation.
Il va falloir « chainer » plusieurs alimentations et les essais se feront sous +/- 60V les maxi de mes alimentations.
Au passage merci à Albatross A suivre…
Re: Power Double 300 (Amplificateur de Sono)

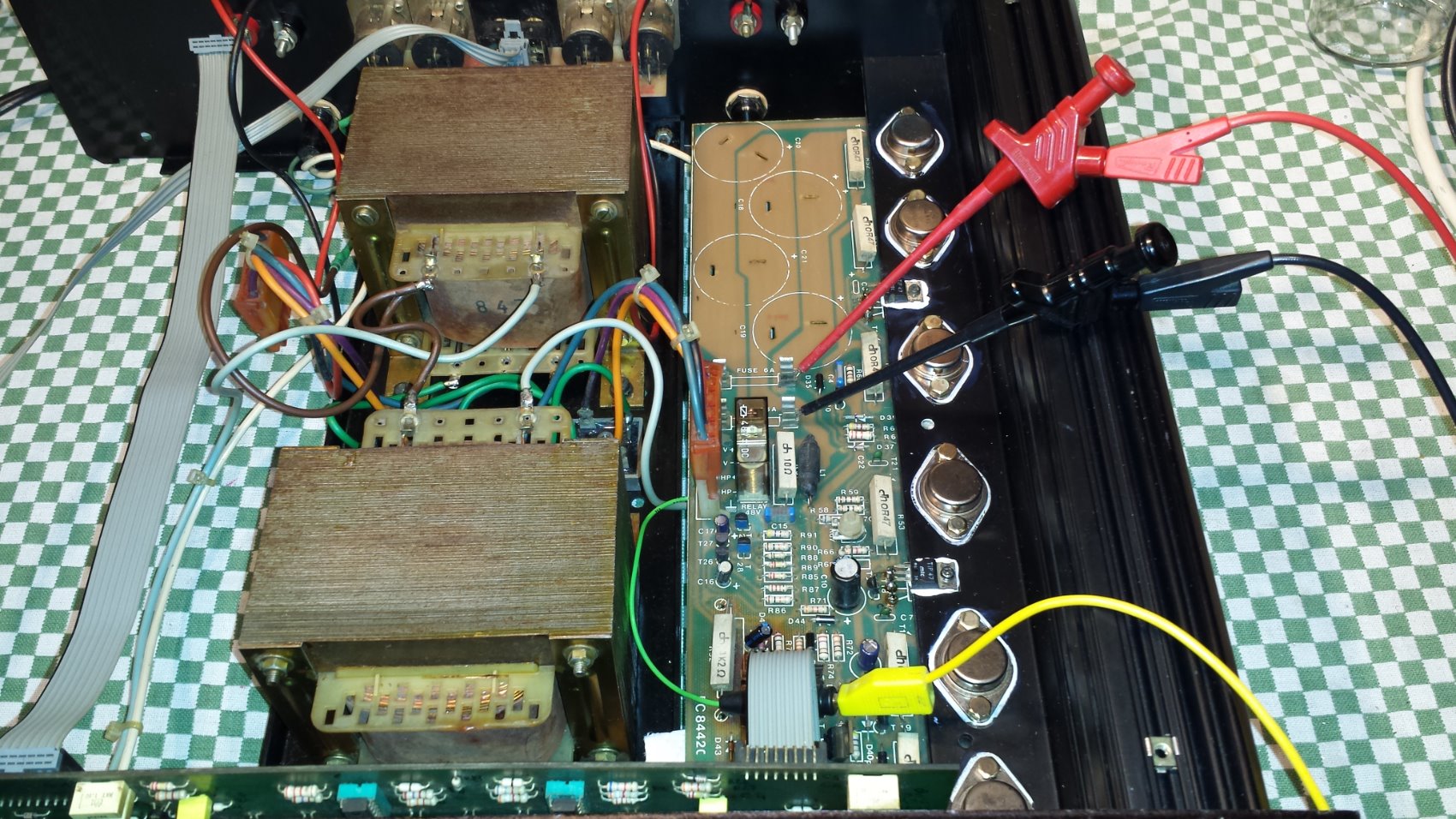

Je raccorde la carte d’amplification droite et je branche l’alimentation.
A ce propos attention POWER a inversé au niveau des sérigraphies les +VCC et le –VCC sur la carte !
Incroyable quand même, comme quoi il faut toujours vérifier. Je raccorde le GBF aux entrées le scope en sortie et c’est parti.
Pas de CC, pas de fumée et le relais claque.
Je monte le potard de volume, les led commencent à s’allumer et j’ai une belle sinusoïde en sortie.
Bon et bien cette carte qui ne fonctionnait pas chez le vendeur est de nouveau fonctionnelle.
Je me dis que j’ai un peu de chance sur ce coup là.
Passons tout de suite à la carte d’amplification du canal de gauche.
Après raccordement mise en route, pas de CC, pas de fumée et le relais claque.
Je monte le volume et les led ne s’éclairent pas toutes de façon progressive mais le signal est propre en sortie.
Je continue à monter le volume et le relais se mets en protection.
Je savais bien que la chance ne resterait pas avec moi ! C’était trop beau.
Je vais dépanner la carte des vus car après avoir permuter les deux cartes d’amplification c’est bien elle qui est en défaut.
Je repère les bornes des deux connecteurs et j’arrive à la conclusion qu’un des deux CI LM339N est HS.
Je vous mets le repère des deux connecteurs pour ceux qui auraient à dépanner :
Pour le connecteur trois broches :
1 : Entrée signal Audio Droite
2 : Masse
3 : Entrée signal Audio gauche
Pour le connecteur 8 broches :
1 : Non connecté
2 : + VCC
3 : + VCC
4 : Masse
5 : - VCC
6 : Sortie signal audio +
7 : Masse
8 : Info signal + HP entrant dans la carte.
La carte fraichement dépannée, je la repositionne sur la façade.
Passons à la carte ampli.
Après plusieurs contrôles je trouve le coupable enfin la coupable devrais-je dire puisqu’il s’agissait d’une diode 1N4148 en CC.
Après changement et essai je peux maintenant aller a font de potard et plus de mise en sécurité.
Repère du connecteur de la carte de puissance :
1 : - VCC (repéré +VCC sur la carte) fil violet
2 : + VCC (repéré –VCC sur la carte) fil orange
3 : + HP fil rouge
4 : - HP fil noir
5 : Masse fil bleu
Voici la nomenclature des composants que j’ai refait, elle n’est pas exhaustive mais c’est tout de même mieux que rien pour ceux qui souhaitent réparer un exemplaire de cet ampli. Voilà la deuxième carte d’amplification opérationnelle. Elles ont quand même une autre allure qu’au début. Avant de remonter il faut traiter les supports arrières qui ont été maltraités lors des différentes manipulations de l’amplificateur et qui sont bien rouillés.

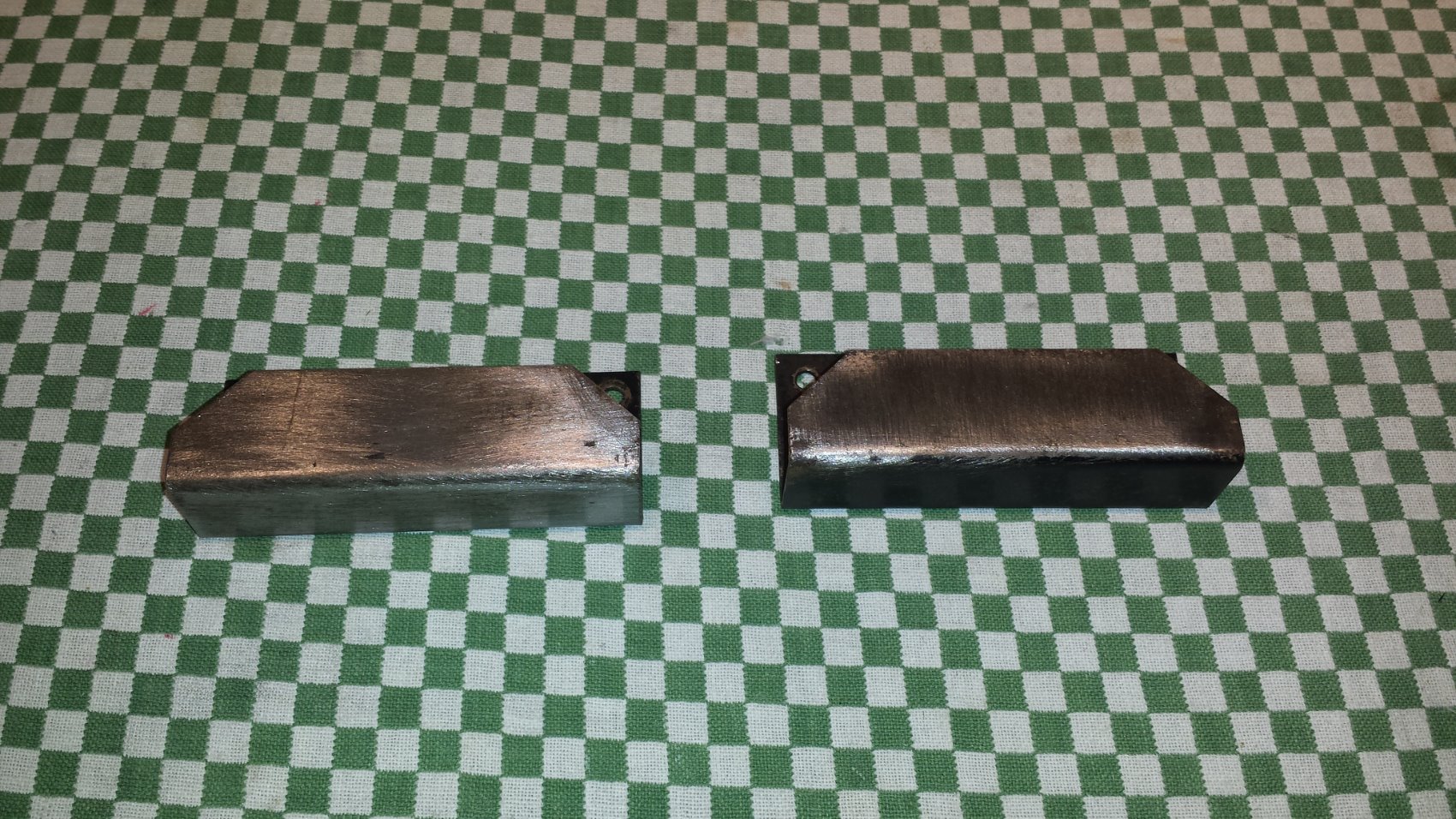

On décape : Puis traitement anti rouille.
Le passage à la peinture sera fait dans un deuxième temps une fois l’amplificateur entièrement remonté car il y a des endroits que je veux protéger.
Après une grosse toilette générale, je peux maintenant remonter l’ensemble : L’instant est grave les amis, il va falloir appuyer sur les deux interrupteurs de mise en marche.

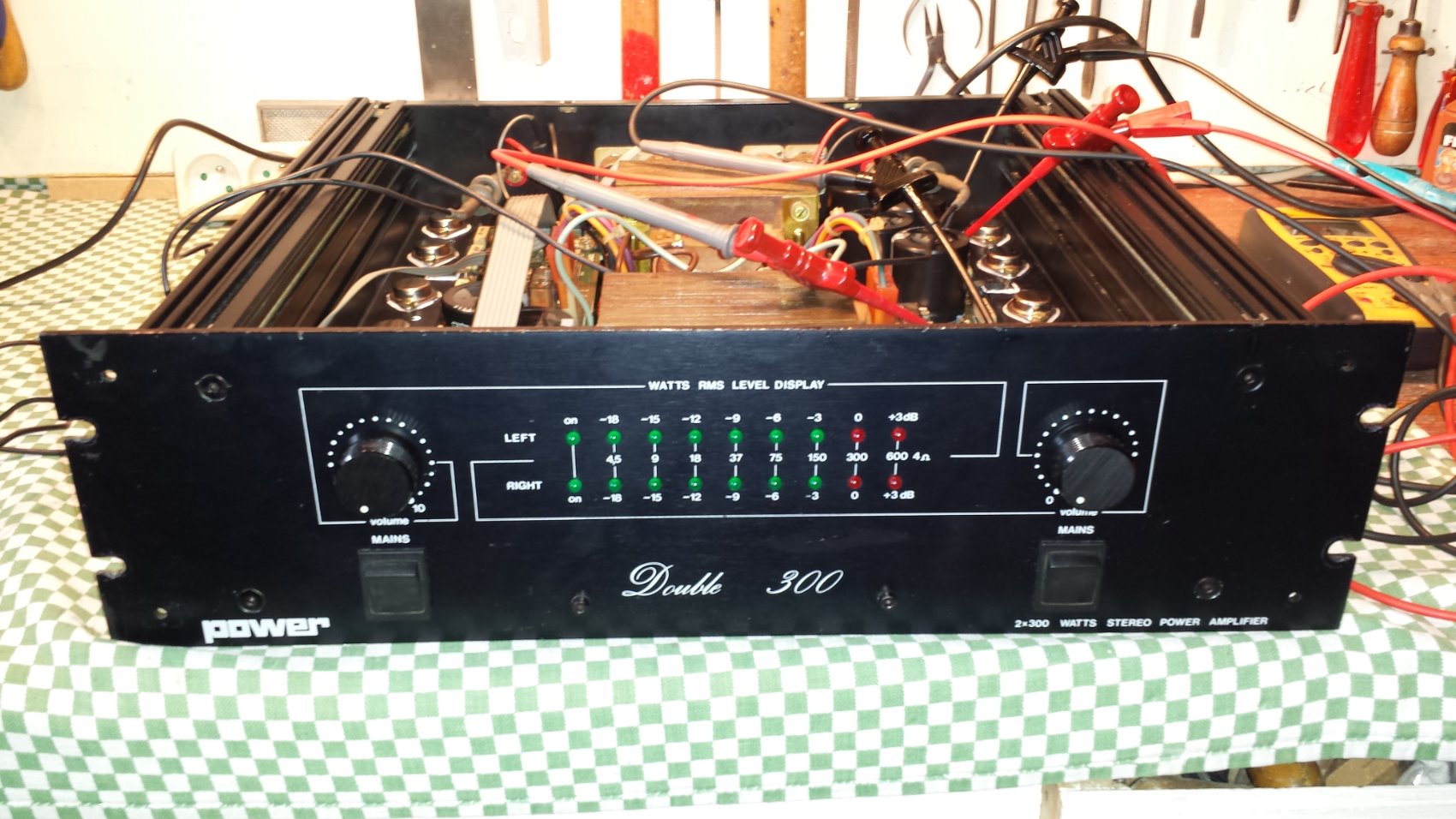

Je connecte la lampe de sécurité, j’appuie sur le premier interrupteur, la LED de mise en marche s’éclaire et le relais claque. Puis j’appuis sur le second interrupteur, même scénario, la led de mise sous tension s’allume et le relais claque. Je raccorde le GBF et le scope et mise en marche.

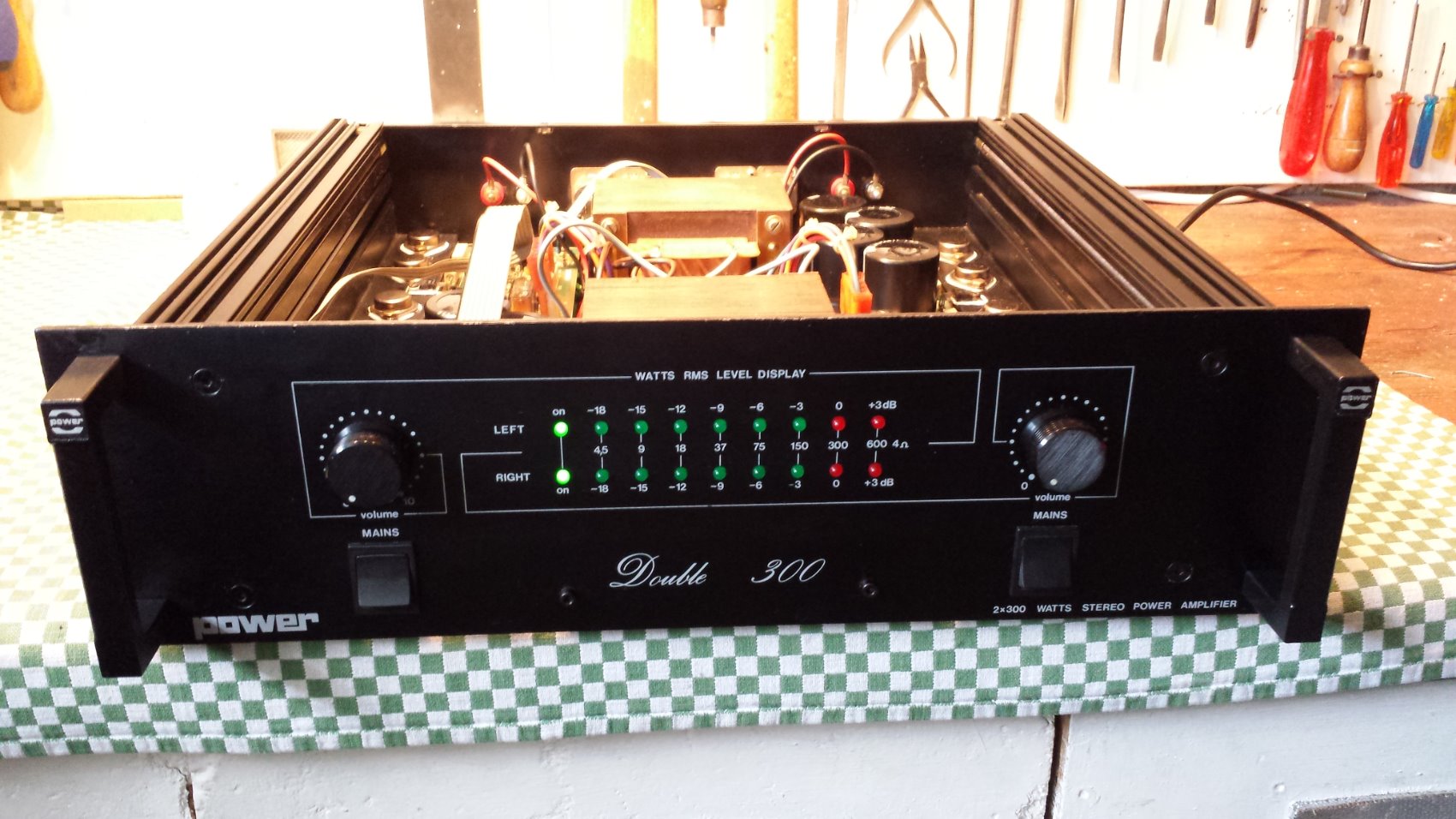

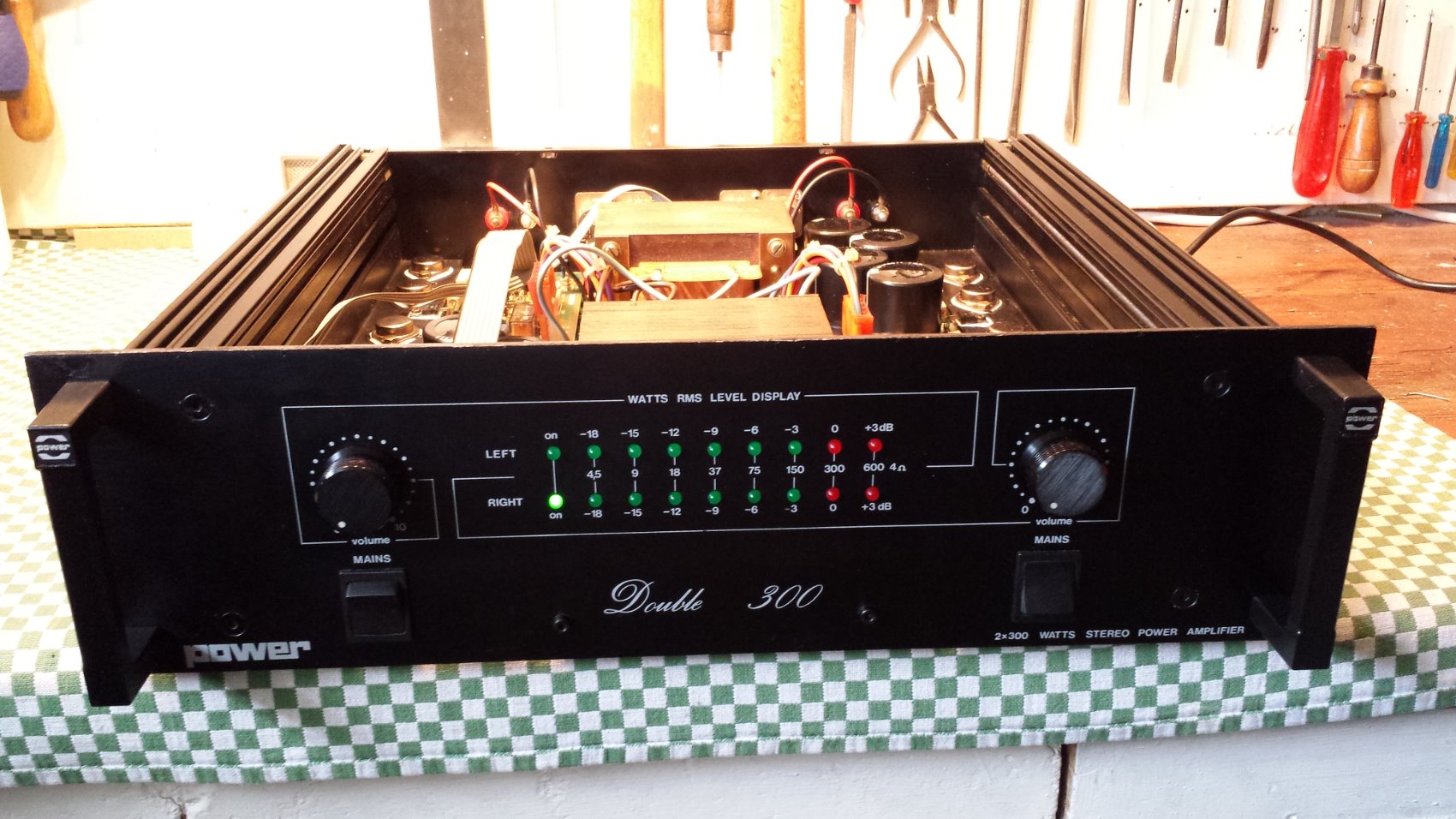

Pas de problème j’ai une belle sinusoïde en sortie et les led s’éclairent correctement.
Oui mais voilà car il y a toujours un mais, le canal de droite qui ne fonctionnait pas au début passe en protection de façon aléatoire.
J’ai d’abord pensé à un problème dans le circuit de gestion du relais mais non le problème ne venait pas de là.
Gégé m’a distillé quelques bons conseils ( ) mais c’est toujours compliqué une panne aléatoire.
Et puis j’ai décidé de m’intéresser aux transistors de puissance et malgré que T11 (un MJ15022) est conforme aux tests des jonctions c’est bien lui qui était le coupable.
Réglage des tensions d’offset, le canal de droite avait 34 mv j’ai donc redescendu tout cela à 4 mv de chaque côté avec le potard R80.
Et puis j’ai un peu galéré car en fonctionnement avec les résistances de puissance, les deux canaux en service j’avais des fonctionnements un peu bizarres lorsque j’arrivais à fond de potard.
Après une recherche et de nombreux essais, c’était tout simplement la lampe de sécurité qui venait jouer les troubles fêtes.

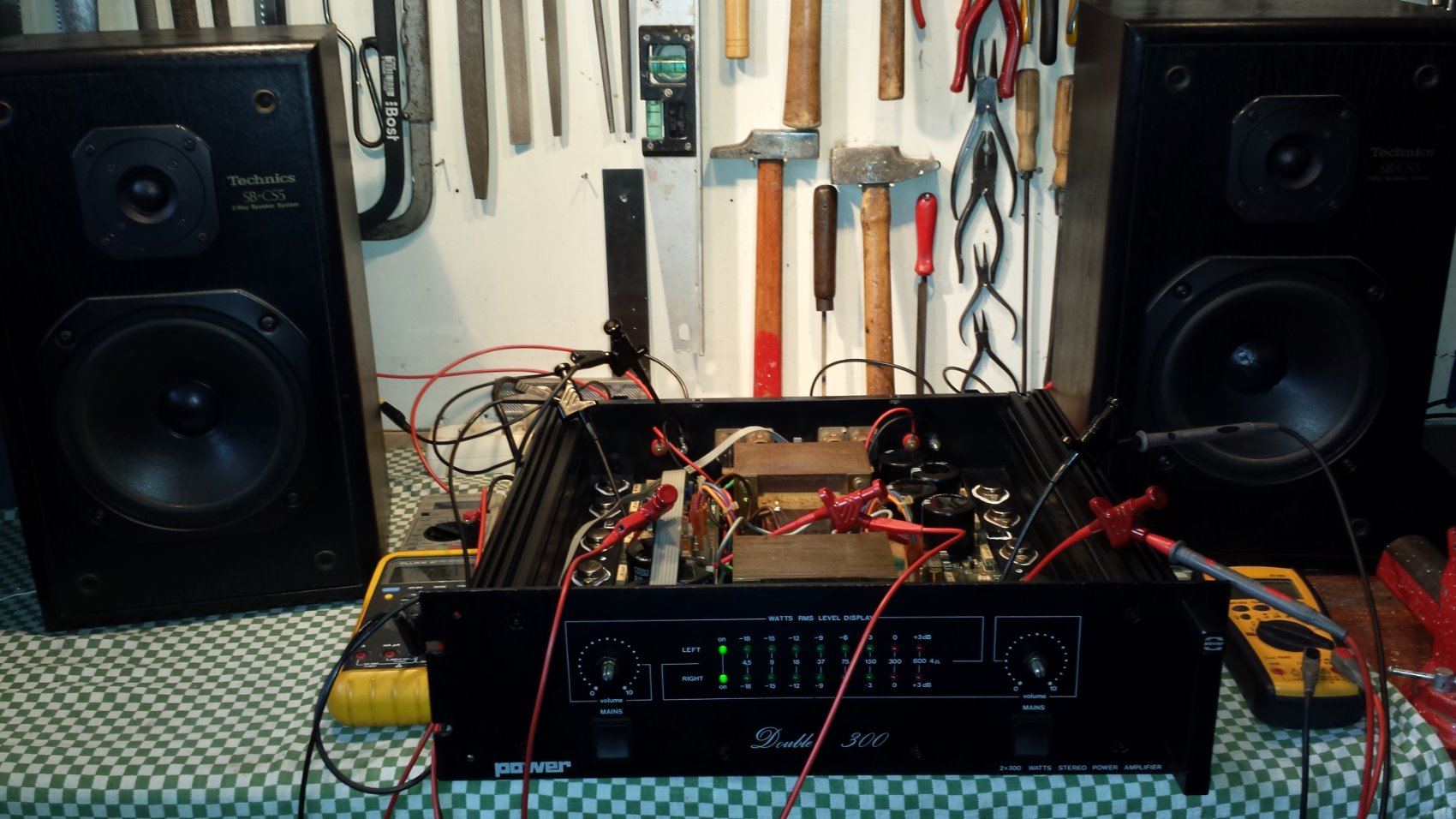

Tous les essais ce sont fait sur résistances de puissance, il est temps de passer sur un essai grandeur nature avec un lecteur CD et une paire d’enceintes. Mais il est sous surveillance.
Ça chante plutôt bien avec de bonnes basses.
Les essais sont en cours.
A suivre…
A ce propos attention POWER a inversé au niveau des sérigraphies les +VCC et le –VCC sur la carte !
Incroyable quand même, comme quoi il faut toujours vérifier. Je raccorde le GBF aux entrées le scope en sortie et c’est parti.
Pas de CC, pas de fumée et le relais claque.
Je monte le potard de volume, les led commencent à s’allumer et j’ai une belle sinusoïde en sortie.
Bon et bien cette carte qui ne fonctionnait pas chez le vendeur est de nouveau fonctionnelle.
Je me dis que j’ai un peu de chance sur ce coup là.
Passons tout de suite à la carte d’amplification du canal de gauche.
Après raccordement mise en route, pas de CC, pas de fumée et le relais claque.
Je monte le volume et les led ne s’éclairent pas toutes de façon progressive mais le signal est propre en sortie.
Je continue à monter le volume et le relais se mets en protection.
Je savais bien que la chance ne resterait pas avec moi ! C’était trop beau.
Je vais dépanner la carte des vus car après avoir permuter les deux cartes d’amplification c’est bien elle qui est en défaut.
Je repère les bornes des deux connecteurs et j’arrive à la conclusion qu’un des deux CI LM339N est HS.
Je vous mets le repère des deux connecteurs pour ceux qui auraient à dépanner :
Pour le connecteur trois broches :
1 : Entrée signal Audio Droite
2 : Masse
3 : Entrée signal Audio gauche
Pour le connecteur 8 broches :
1 : Non connecté
2 : + VCC
3 : + VCC
4 : Masse
5 : - VCC
6 : Sortie signal audio +
7 : Masse
8 : Info signal + HP entrant dans la carte.
La carte fraichement dépannée, je la repositionne sur la façade.
Passons à la carte ampli.
Après plusieurs contrôles je trouve le coupable enfin la coupable devrais-je dire puisqu’il s’agissait d’une diode 1N4148 en CC.
Après changement et essai je peux maintenant aller a font de potard et plus de mise en sécurité.
Repère du connecteur de la carte de puissance :
1 : - VCC (repéré +VCC sur la carte) fil violet
2 : + VCC (repéré –VCC sur la carte) fil orange
3 : + HP fil rouge
4 : - HP fil noir
5 : Masse fil bleu
Voici la nomenclature des composants que j’ai refait, elle n’est pas exhaustive mais c’est tout de même mieux que rien pour ceux qui souhaitent réparer un exemplaire de cet ampli. Voilà la deuxième carte d’amplification opérationnelle. Elles ont quand même une autre allure qu’au début. Avant de remonter il faut traiter les supports arrières qui ont été maltraités lors des différentes manipulations de l’amplificateur et qui sont bien rouillés.
On décape : Puis traitement anti rouille.
Le passage à la peinture sera fait dans un deuxième temps une fois l’amplificateur entièrement remonté car il y a des endroits que je veux protéger.
Après une grosse toilette générale, je peux maintenant remonter l’ensemble : L’instant est grave les amis, il va falloir appuyer sur les deux interrupteurs de mise en marche.
Je connecte la lampe de sécurité, j’appuie sur le premier interrupteur, la LED de mise en marche s’éclaire et le relais claque. Puis j’appuis sur le second interrupteur, même scénario, la led de mise sous tension s’allume et le relais claque. Je raccorde le GBF et le scope et mise en marche.
Pas de problème j’ai une belle sinusoïde en sortie et les led s’éclairent correctement.
Oui mais voilà car il y a toujours un mais, le canal de droite qui ne fonctionnait pas au début passe en protection de façon aléatoire.
J’ai d’abord pensé à un problème dans le circuit de gestion du relais mais non le problème ne venait pas de là.
Gégé m’a distillé quelques bons conseils ( ) mais c’est toujours compliqué une panne aléatoire.
Et puis j’ai décidé de m’intéresser aux transistors de puissance et malgré que T11 (un MJ15022) est conforme aux tests des jonctions c’est bien lui qui était le coupable.
Réglage des tensions d’offset, le canal de droite avait 34 mv j’ai donc redescendu tout cela à 4 mv de chaque côté avec le potard R80.
Et puis j’ai un peu galéré car en fonctionnement avec les résistances de puissance, les deux canaux en service j’avais des fonctionnements un peu bizarres lorsque j’arrivais à fond de potard.
Après une recherche et de nombreux essais, c’était tout simplement la lampe de sécurité qui venait jouer les troubles fêtes.
Tous les essais ce sont fait sur résistances de puissance, il est temps de passer sur un essai grandeur nature avec un lecteur CD et une paire d’enceintes. Mais il est sous surveillance.
Ça chante plutôt bien avec de bonnes basses.
Les essais sont en cours.
A suivre…
- TDS
- Contributeur 2024
- Messages : 10905
- Enregistré le : sam. 26 sept. 2015 17:34
- Localisation : Wallifornie
Re: Power Double 300 (Amplificateur de Sono)
Beau sauvetage qui n'était pas gagné d'avance !
Oust ! les fâcheux, les nuisibles, les salisseurs de bonheur
Rejoins le côté obscur du forum, on a des cookies.
Rejoins le côté obscur du forum, on a des cookies.
- scoubidousamy
- Contributeur 2022
- Messages : 606
- Enregistré le : lun. 28 sept. 2015 18:24
- Localisation : cherbourg en cotentin S/W
Re: Power Double 300 (Amplificateur de Sono)
a son pépère
- Prof-Shadocko
- Messages : 9498
- Enregistré le : lun. 8 févr. 2016 17:05
- Localisation : Auvergne, 43, plateau d'Ally
- Contact :
Re: Power Double 300 (Amplificateur de Sono)
Ben dis donc ! Gros boulot sur le pépère !
Ces Power étaient résistants, on en a tous eu !
Power était aussi, dans les années 80, spécialisé dans les consoles broadcast comme les PR1000 et la plus grosse, la PR1705 qui étaient des consoles de classe professionnelle.
JM
Ces Power étaient résistants, on en a tous eu !
Power était aussi, dans les années 80, spécialisé dans les consoles broadcast comme les PR1000 et la plus grosse, la PR1705 qui étaient des consoles de classe professionnelle.
JM
Re: Power Double 300 (Amplificateur de Sono)
Ben tu en es venu à bout finalement.
Tu passes niveau 2.
Tu passes niveau 2.
Modo chipoteur
- JP4U
- Contributeur 2024
- Messages : 4006
- Enregistré le : jeu. 10 mars 2016 16:48
- Localisation : Hautes-Alpes
Re: Power Double 300 (Amplificateur de Sono)
Bravo pour avoir pu sauver cet ampli et l'avoir si bien restauré.
Modérer un forum, c'est un peu comme essayer de dresser des chats...
Re: Power Double 300 (Amplificateur de Sono)
Il revient de l'enfer celui là !!! Beau boulot.
La PMP403, j'en révais. Je l'imaginais en lieu et place d'une BST et puis j'ai bavé sur les Freevox et puis finalement je n'ai jamais eu le budget.
La PMP403, j'en révais. Je l'imaginais en lieu et place d'une BST et puis j'ai bavé sur les Freevox et puis finalement je n'ai jamais eu le budget.
- Michtruc
- Contributeur 2024
- Messages : 4982
- Enregistré le : sam. 26 sept. 2015 17:58
- Localisation : Liège Belgique
Re: Power Double 300 (Amplificateur de Sono)
Chapeau Phil.
L'inversion des polarités sur la sérigraphie des VCC c'est assez vicieux comme truc.
-
- Contributeur 2024
- Messages : 616
- Enregistré le : dim. 27 sept. 2015 19:33
- Localisation : 11 - Pays cathare - Toques et Clochers
Re: Power Double 300 (Amplificateur de Sono)
Merci Phil ! Super boulot !
De restauration... et de CR très complet . Comme on aime quoi !
En plus ça finit bien !
Ah ! "POWER" et ses pleines pages de pub qui nous faisaient rêver...
De restauration... et de CR très complet . Comme on aime quoi !
En plus ça finit bien !
Ah ! "POWER" et ses pleines pages de pub qui nous faisaient rêver...
Re: Power Double 300 (Amplificateur de Sono)
Merci les amis, je vois que cet amplificateur rappel des souvenirs à beaucoup de monde.
Tout est fait à l’intérieur pour durer et ça fait un peu bizarre par rapport aux constructions actuelles.
Mais je n’ai pas encore fini, la partie cosmétique reste encore à faire.
Les panneaux supérieur et inférieur sont passés à la peinture.
Etant donné que le capot supérieur et inférieur sont identiques, je vais inverser les deux.
Le nouveau capot inférieur avec sa grille de ventilation qui était visée de travers (évidemment).
J’ai dû refaire les trous de fixation. Ah oui n’oublions pas l’historique de l’appareil : Mise en place de pieds pour surélever l’ampli. Les impacts sur les radiateurs sont retouchés ainsi que la façade.
Une dernière photo avant capotage final : La face arrière est passée à la peinture après protection des sérigraphies. Et bien que de travail, regardez quand il est arrivé : Et maintenant, Et l’intérieur, le pauvre : Le voilà maintenant : Si vous retournez au début du sujet et que vous cliquez sur la première photo, vous pouvez faire défilez que les photos et voir l’état d’avancement sans les commentaires. C’est assez bluffant, merci « admin » pour cette fonctionnalité.
On approche de la fin.
Ce fut un long travail mais il marche très bien cet ampli et finalement je lui trouve un petit charme Vintage avec ces grosse leds en façade. Merci de m’avoir lu et à bientôt,
Phil19
Tout est fait à l’intérieur pour durer et ça fait un peu bizarre par rapport aux constructions actuelles.
Mais je n’ai pas encore fini, la partie cosmétique reste encore à faire.
Les panneaux supérieur et inférieur sont passés à la peinture.
Etant donné que le capot supérieur et inférieur sont identiques, je vais inverser les deux.
Le nouveau capot inférieur avec sa grille de ventilation qui était visée de travers (évidemment).
J’ai dû refaire les trous de fixation. Ah oui n’oublions pas l’historique de l’appareil : Mise en place de pieds pour surélever l’ampli. Les impacts sur les radiateurs sont retouchés ainsi que la façade.
Une dernière photo avant capotage final : La face arrière est passée à la peinture après protection des sérigraphies. Et bien que de travail, regardez quand il est arrivé : Et maintenant, Et l’intérieur, le pauvre : Le voilà maintenant : Si vous retournez au début du sujet et que vous cliquez sur la première photo, vous pouvez faire défilez que les photos et voir l’état d’avancement sans les commentaires. C’est assez bluffant, merci « admin » pour cette fonctionnalité.
On approche de la fin.
Ce fut un long travail mais il marche très bien cet ampli et finalement je lui trouve un petit charme Vintage avec ces grosse leds en façade. Merci de m’avoir lu et à bientôt,
Phil19
Re: Power Double 300 (Amplificateur de Sono)
beau travail, phil
....mais j'aurais plutôt peint la façade en blanc, pour assortir avec ton lecteur CD pro...
RDV à Olby - 63210, pour écouter ..........le son d' Olby.
Re: Power Double 300 (Amplificateur de Sono)
Zoltan,
Le lecteur CD pro devrait fonctionner en PRO avec L’AMCRON MA600. Je t’enverrai une petite photo si j’arrive à remettre le lecteur en route.
Cet amplificateur devrait prendre sa retraite en HIFI et fonctionner avec les Audio Disco, il l’a bien mérité.
Re: Power Double 300 (Amplificateur de Sono)
Super reportage bien argumenté et superbe restauration.
Des appareils où on peut mettre les mains dedans et où on peut dépanner, ça devient rare...
@ + Philippe.
Des appareils où on peut mettre les mains dedans et où on peut dépanner, ça devient rare...
@ + Philippe.
Rien ne sert de penser, il faut réfléchir avant ! _ (Pierre DAC)
- neurotic 76
- Messages : 834
- Enregistré le : lun. 27 févr. 2017 11:19
- Localisation : rouen 76
- Contact :
Re: Power Double 300 (Amplificateur de Sono)
Phil
beau travail comme d'habitude.
Merci Phil pour ce reportage pas à pas de la réparation de cet ampli "Power" . Il n'est pas rare de trouver encore du matos "power" en sono de petit concert ou certains groupes amènent leur propre matériel.
beau travail comme d'habitude.
Merci Phil pour ce reportage pas à pas de la réparation de cet ampli "Power" . Il n'est pas rare de trouver encore du matos "power" en sono de petit concert ou certains groupes amènent leur propre matériel.
Mes photos https://500px.com/neurotic
- doum
- Contributeur 2022
- Messages : 4900
- Enregistré le : sam. 26 sept. 2015 19:32
- Localisation : Allier
Re: Power Double 300 (Amplificateur de Sono)
Salut
J'ai adoré ton reportage, la restauration est très bien détaillé et bien faite.
Cet ampli me rappelle le double six MKII d'un ami, qui est dans le même état que tiens au départ, cet ampli est increvable.
Il l'utilisait dans la grave, sur des JBL 4520 équipées de HP Browel, et c'était suffisamment puissant.
Il l'a remplacé, après plus de 20 ans de service, par un Crest 4001, qui était bien plus sec et plus puissant que le Power.
Il utilisait un Peavey CS-400 pour le haut, je crois qu'il tourne toujours dans cette configuration.
Le Power fonctionne toujours il sert de temps en temps pour des petites sono je crois.
J'ai adoré ton reportage, la restauration est très bien détaillé et bien faite.
Cet ampli me rappelle le double six MKII d'un ami, qui est dans le même état que tiens au départ, cet ampli est increvable.
Il l'utilisait dans la grave, sur des JBL 4520 équipées de HP Browel, et c'était suffisamment puissant.
Il l'a remplacé, après plus de 20 ans de service, par un Crest 4001, qui était bien plus sec et plus puissant que le Power.
Il utilisait un Peavey CS-400 pour le haut, je crois qu'il tourne toujours dans cette configuration.
Le Power fonctionne toujours il sert de temps en temps pour des petites sono je crois.
Re: Power Double 300 (Amplificateur de Sono)
Superbe !
Tu vas en faire quoi ?
Ca donne quoi à l'écoute ?
Tu vas en faire quoi ?
Ca donne quoi à l'écoute ?
Re: Power Double 300 (Amplificateur de Sono)
Encore un de sauvé .
Félicitations pour ton boulot .
Félicitations pour ton boulot .
ACCUPHASE P260,ACCUPHASE E203,AKAI GX77, SONY PCM7040,SONY CDP D11, B§W DM6,PIONEER N50A,SANSUI SC-5330.
- Roadrunner62
- Messages : 681
- Enregistré le : jeu. 5 oct. 2017 10:28
- Localisation : Tout là haut
Re: Power Double 300 (Amplificateur de Sono)
Je me suis régalé à suivre cette restauration, je suis admiratif, quel travail accomplit
Et s'il devait n'en rester qu'un :
Ampli Tri phonique Point D'Orgue, JmLab Onyx 710, caisson diy hp 38 Celestion, Dual 1019, Teac cd5.
Mais pas Waf
Ampli Tri phonique Point D'Orgue, JmLab Onyx 710, caisson diy hp 38 Celestion, Dual 1019, Teac cd5.
Mais pas Waf
- dedefr
- Contributeur 2024
- Messages : 5539
- Enregistré le : jeu. 24 sept. 2015 19:15
- Localisation : Alsace
Re: Power Double 300 (Amplificateur de Sono)
Comme toujours, excellent travail
ça me fait penser que j'en aussi un à restaurer. . . ça sera pour les longues soirées d'été
ça me fait penser que j'en aussi un à restaurer. . . ça sera pour les longues soirées d'été
Re: Power Double 300 (Amplificateur de Sono)
Reprise du sujet.
Cet après-midi essai d’endurance avec des enceintes qui encaissent un peu plus que mes enceintes de test.
Tout se passe bien jusqu’à ce que je perde le canal de gauche.
Bon le gros pépère n’a pas fonctionné depuis longtemps donc il faut être indulgent.
Je le mets sur le flanc et on redémonte. Au contrôle pas de fusibles HS et pas de CC en sortie. C’est déjà bon signe.
Je me dirige tout de suite vers le circuit de protection et je relève toutes les tensions sur les transistors TO92 qui pilotent le relais.
Apparemment il manque une tension quelque part.
Et oui une petite résistance qui alimente la base d’un transistor a décidé de nous quitter.
Paix à son âme mes amis. Pourtant elle n’a pas l’air en mauvaise santé.
Après changement tout est rentré dans l’ordre.
Les essais se poursuivrons la semaine prochaine. Désolé pour ce contre temps, j’espère que c’est le dernier.
Cet après-midi essai d’endurance avec des enceintes qui encaissent un peu plus que mes enceintes de test.
Tout se passe bien jusqu’à ce que je perde le canal de gauche.
Bon le gros pépère n’a pas fonctionné depuis longtemps donc il faut être indulgent.
Je le mets sur le flanc et on redémonte. Au contrôle pas de fusibles HS et pas de CC en sortie. C’est déjà bon signe.
Je me dirige tout de suite vers le circuit de protection et je relève toutes les tensions sur les transistors TO92 qui pilotent le relais.
Apparemment il manque une tension quelque part.
Et oui une petite résistance qui alimente la base d’un transistor a décidé de nous quitter.
Paix à son âme mes amis. Pourtant elle n’a pas l’air en mauvaise santé.
Après changement tout est rentré dans l’ordre.
Les essais se poursuivrons la semaine prochaine. Désolé pour ce contre temps, j’espère que c’est le dernier.
Re: Power Double 300 (Amplificateur de Sono)
du Power de la bonne époque
le hasard a fait que j'ai réparé un autre Power ce WE
un APK2100
avec une panne curieuse dû à un choix trop juste de la part de Power
remplacés les drivers TIP41c et 42c par d'autres drivers revendiquant 160V de VCEmax au lieu des 100v pour la paire de TIP
le hasard a fait que j'ai réparé un autre Power ce WE
un APK2100
avec une panne curieuse dû à un choix trop juste de la part de Power
remplacés les drivers TIP41c et 42c par d'autres drivers revendiquant 160V de VCEmax au lieu des 100v pour la paire de TIP
