Bonjour
Trouvé sur une brocante, avec sa radio S3100T, un bel ampli SBR S3040A.
Si la radio a été facile à remettre en marche (voir l'article), l'ampli ne sortait rien, bien que les LEDs de sélection s'allumaient.
Après un bon nettoyage interne il est évident que l'alimentation +/- 23,5V a eu un soucis, matière gluante et noire autour des composants.
Remplacement des condensateurs, diodes zéners, résistances et transistors, pour ces derniers j'ai choisi des boîtiers TO-5 permettant le montage d'un petit radiateur..... > OK.
Avec cette première réparation, les HPs sortent du son mais avec de forts crachotements sporadiques ... générateur + oscillo aïe les 2 amplis OP
HA1457 du pré-ampli sont défectueux. Remplacés par de nouveaux enfin trouvés en Allemagne (Les Chinois étaient encore plus mauvais
) ... OK
Pour plus de sécurité j'ai protégé les alimentations des 2 AOPs par des zéners de 15V. Largement suffisant pour cet étage.
Une autre bizarrerie, les LEDs étaient alimentés par le +42V de l'étage de puissance alors qu'il y a une alimentation de +10V pour l'éclairage.
Modifié le câblage et changé les résistances de 10K par des 2,2K ... OK
Remplacé l'éclairage des Vumètres et nettoyage des potentiomètres ... OK
Voilà un ampli qui n'a rien à envier à d'autres modèles de la même époque, chauffe peu, pas de souffle, et des réglages en façade efficaces.

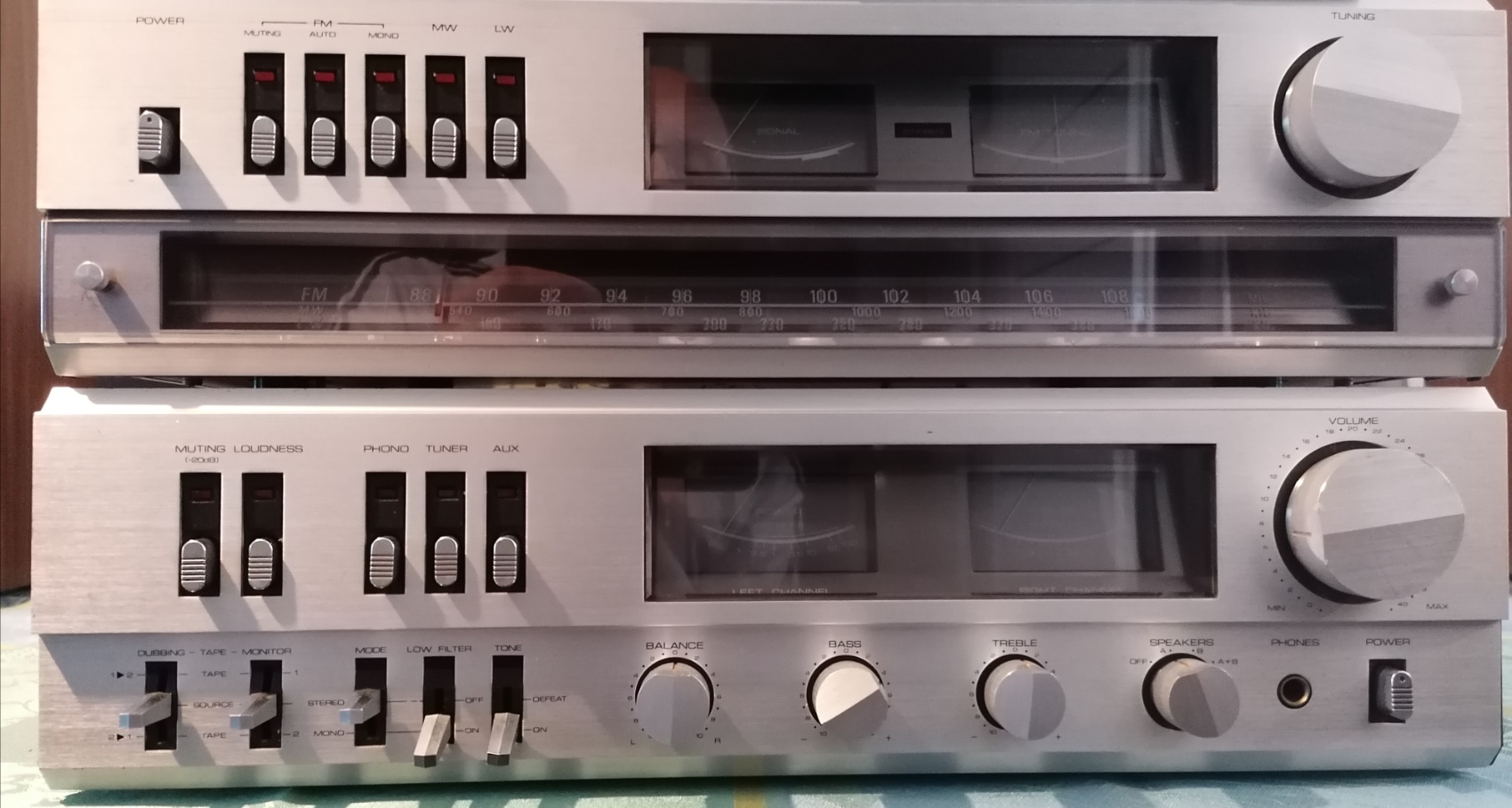

Radio et Ampli

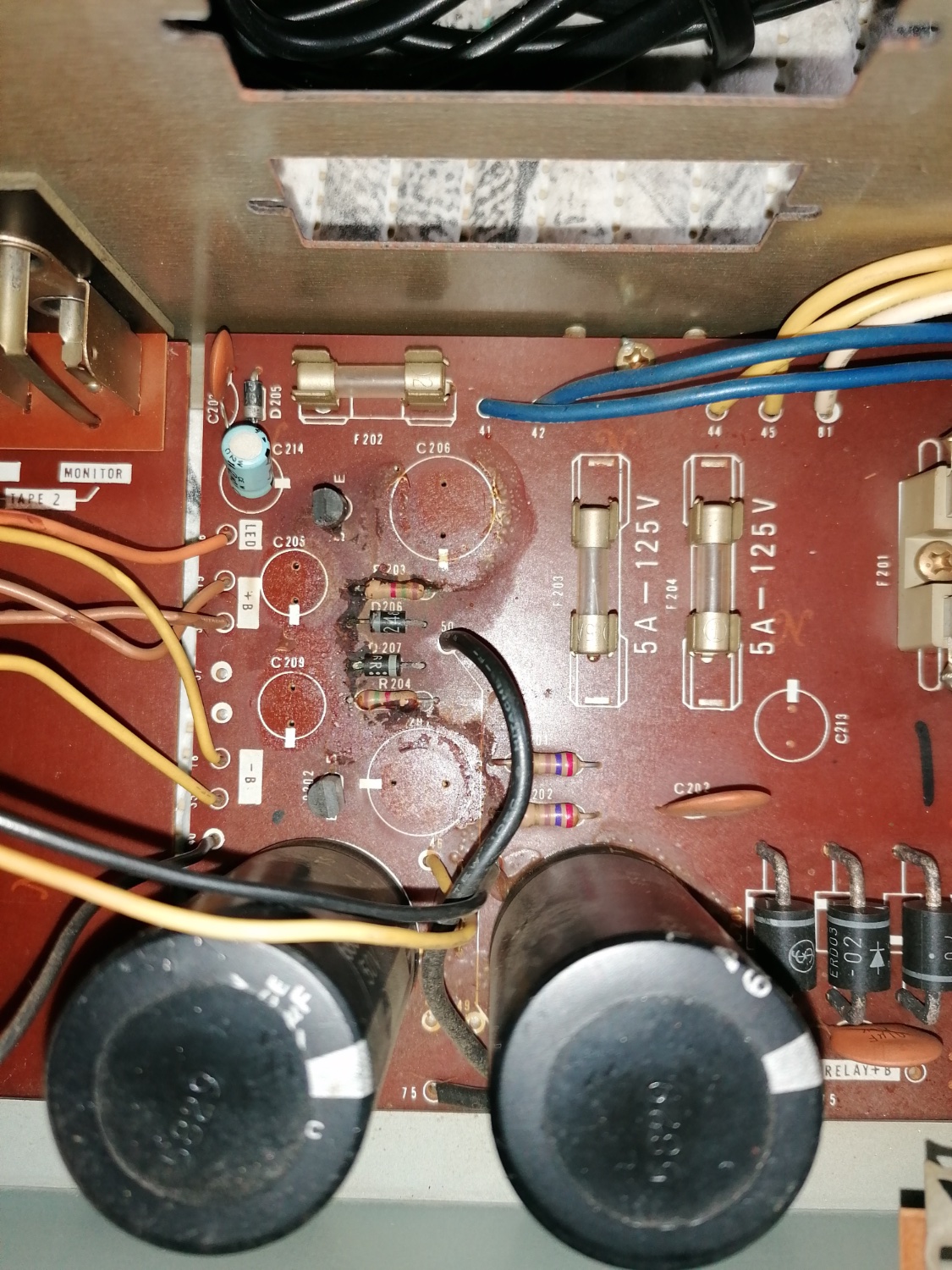

L'alim +/- 23,5V originale

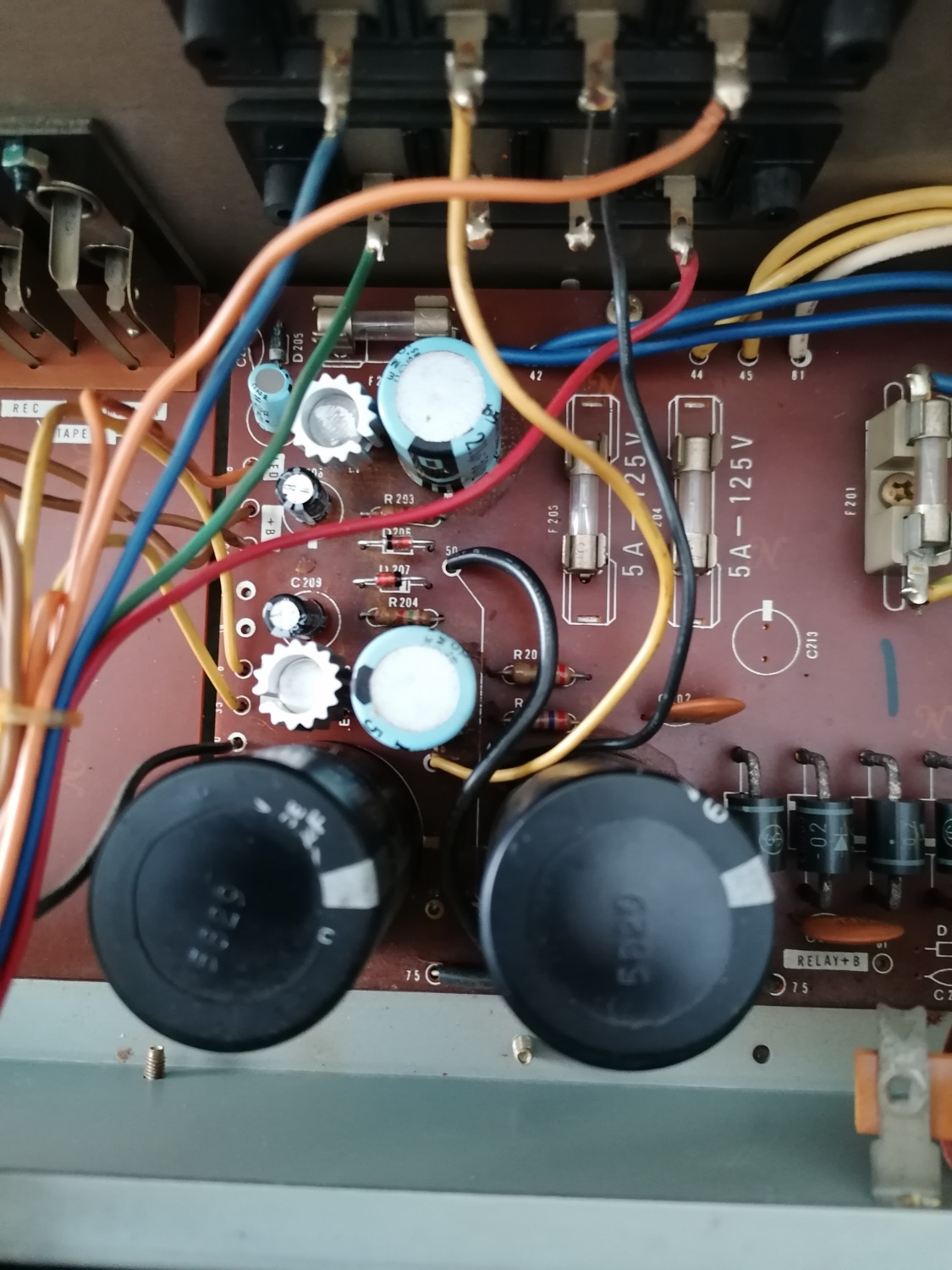

L'alim +/- 23,5V en réparation

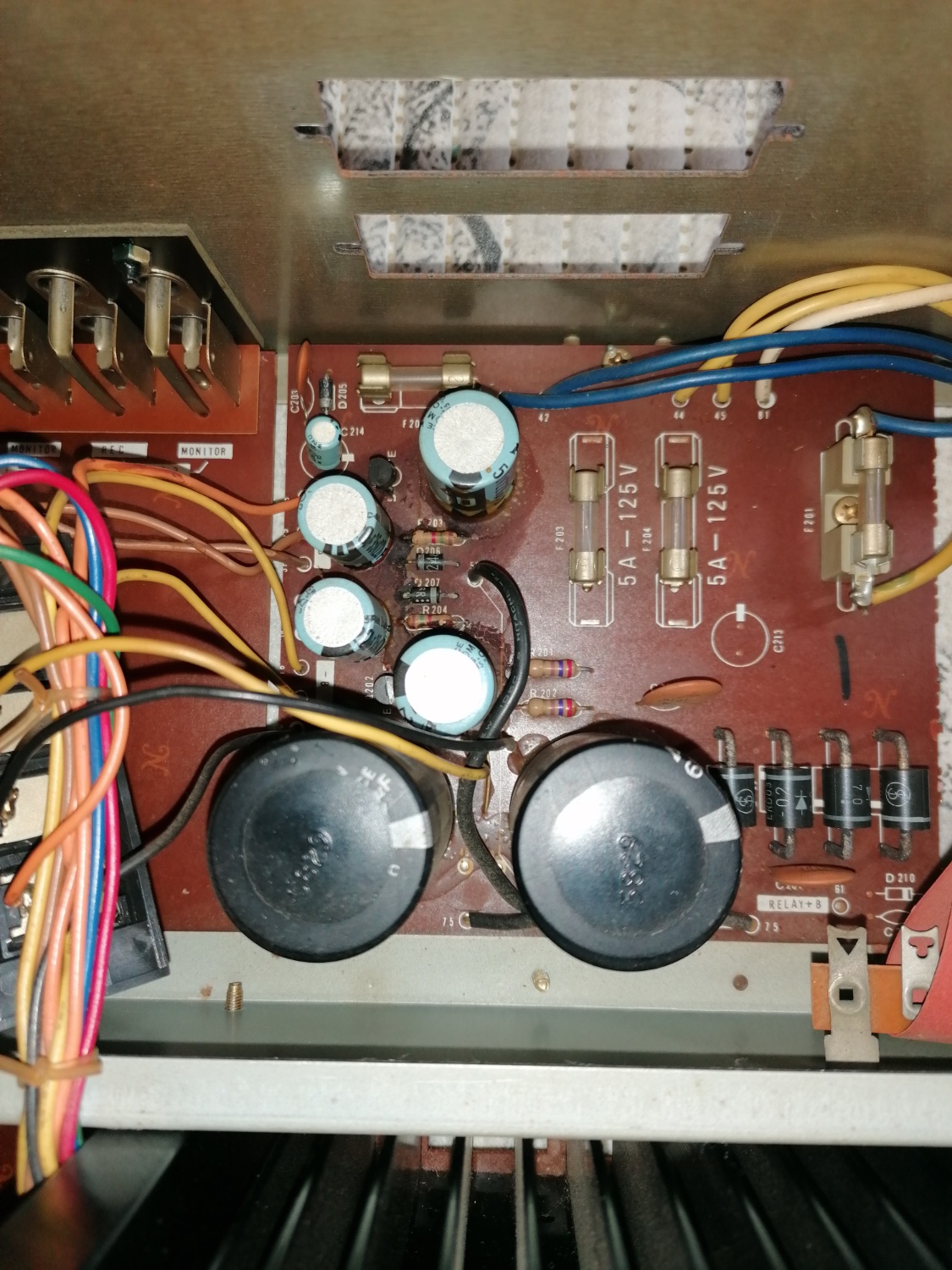

L'alim +/- 23,5V rénovée

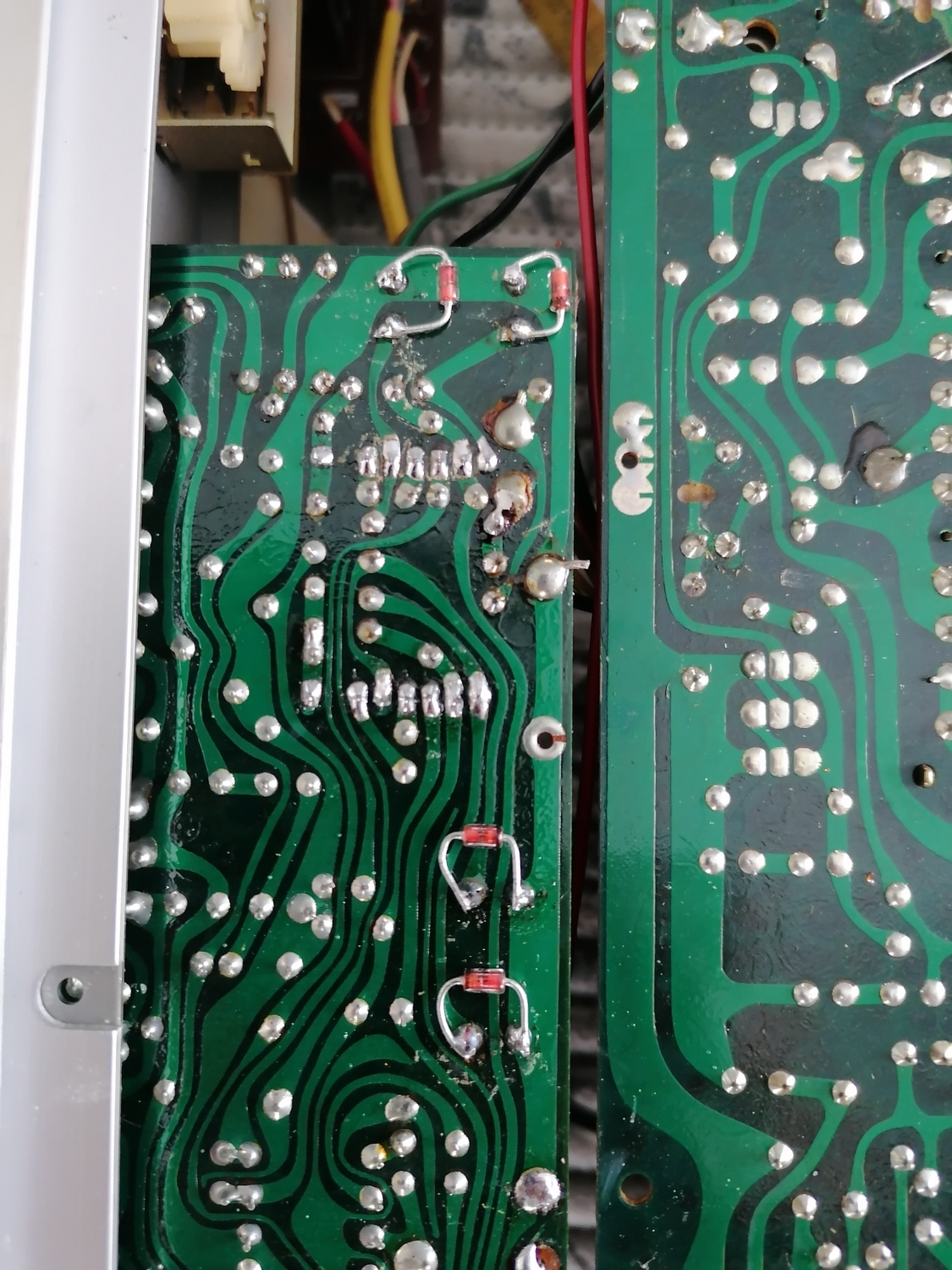

Les diodes zéners 15V

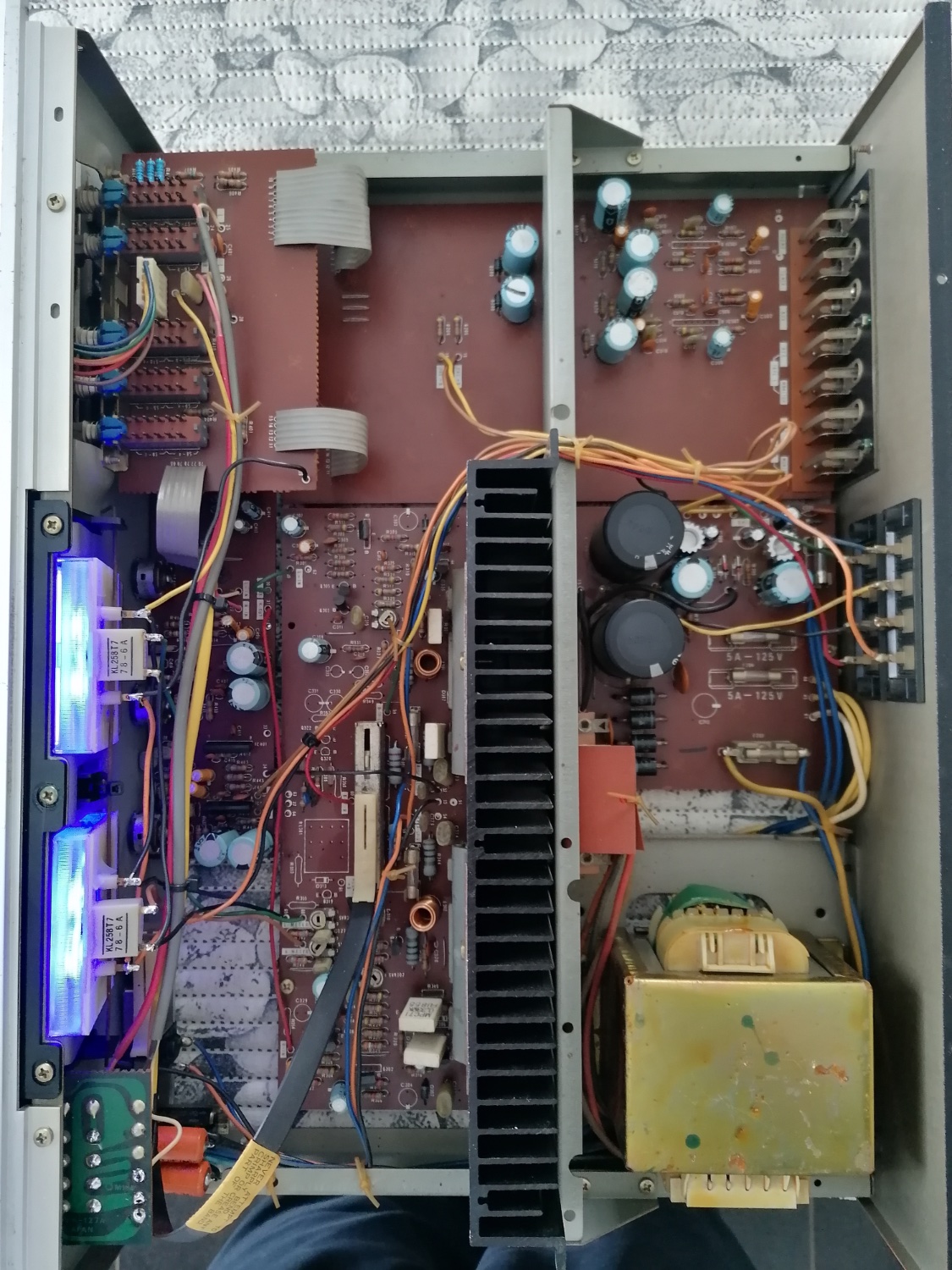

Vue sur les composants

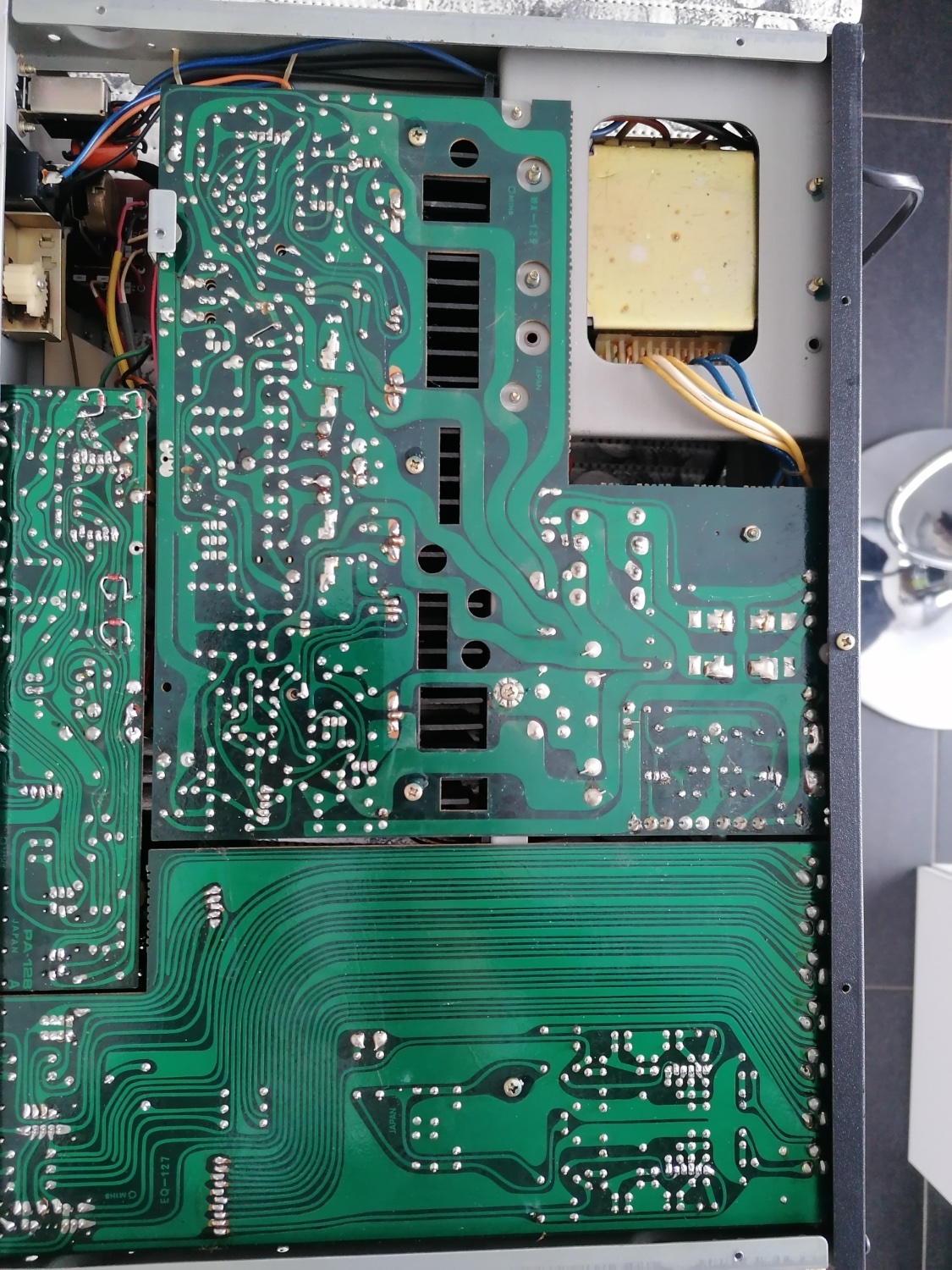

Vue côté piste
Pour ceux que cela intéresse, les plans et le manuel.
